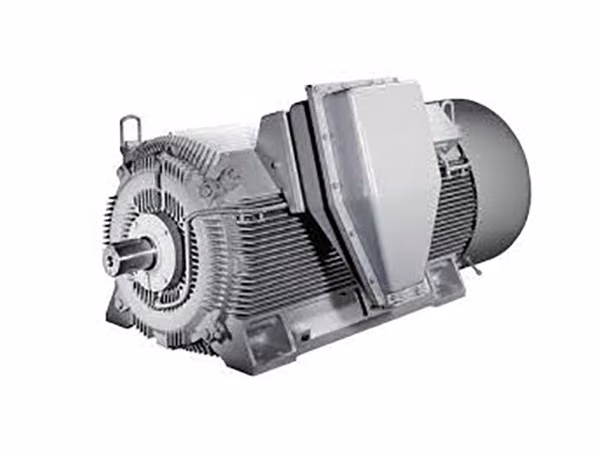

SIMOTICS HV H-compact 1LA4 (6 kV) · 315 kW · 6-bieg. · 350
MLFB: 1LA4350-6AN60
Wysokonapięciowy trójfazowy silnik asynchroniczny Siemens/Innomotics SIMOTICS HV H-compact 1LA4, 315 kW, 6-biegunowy (989 obr./min), wielkość korpusu 350, napięcie 6 kV/50 Hz, prąd 39,0 A, sprawność 94,8 %, cos φ 0,82, moment 3041 Nm, forma wykonania IM B3. Numer zamówieniowy (MLFB): 1LA4350-6AN60. Cena i termin dostawy na zapytanie (zapytanie projektowe/indywidualne, pozycja niemagazynowa).
0
Parametry techniczne
| Moc | 315 kW |
| Liczba biegunów | 6 |
| Prędkość synchroniczna | 1000 min⁻¹ |
| Znamionowa prędkość obrotowa | 989 min⁻¹ |
| Seria | SIMOTICS HV |
| Materiał korpusu | żeliwo |
| Wznios osi wału | 355 mm |
| Wielkość korpusu | 350 |
| Napięcie | 6 kV |
| Wykonanie | IM B3 |
| Moment znamionowy | 3041 Nm |
| Sprawność (4/4) | 94,8 % |
| Współczynnik mocy cos φ | 0,82 |
| Prąd znamionowy | 39 A |
| Sprawność przy 75 % obciążenia | 95,1 % |
| Moment bezwładności | 10,8 kgm² |
| Prąd rozruchowy I/In | 5,3 |
| Moment rozruchowy M/Mn | 1,1 |
| Przeciążalność momentem Mmax/Mn | 2,3 |
| Prąd podany przy napięciu | 6000 V |
| Typ łożysk | toczne |
| Współczynnik mocy cos φ przy 75 % obciążenia | 0,79 |
| Maks. zewnętrzny moment bezwładności | 541 kgm² |
